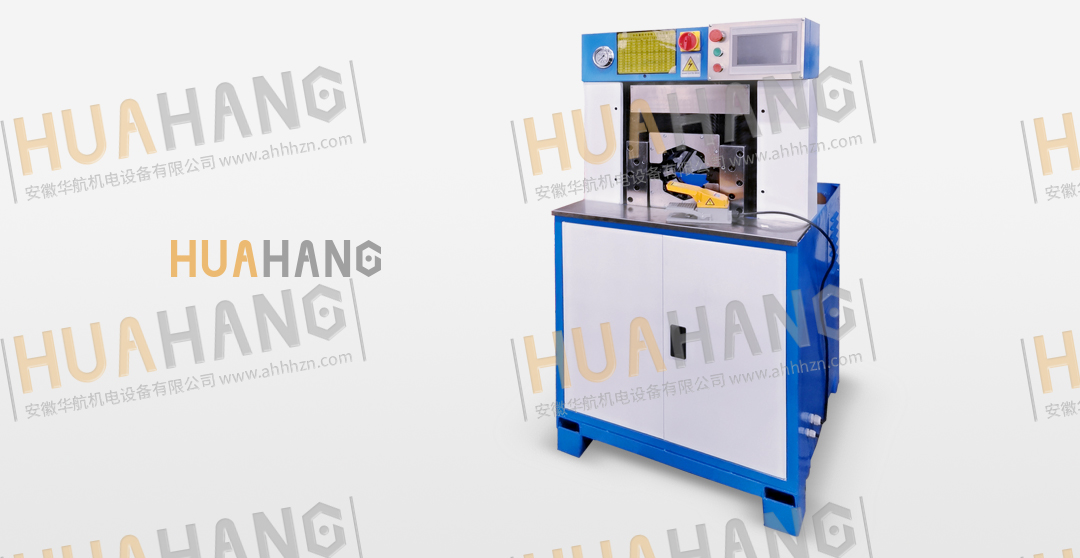

立式數控彎頭機
HDJG-500
一、 簡介
我廠研制的HDJG-500型數控彎頭機.適用于煤礦工程機械，液壓傳動用高壓管、纖維管、塑料管總成的扣壓加工。具有扣壓范圍廣、精度高(采用PLC控制)、自動化程度高、易操作、好維修等優點。
二、 主要技術特征
1 | 扣壓鋼絲高管內徑 | φ6～51 mm（管內徑） |
2 | 最大開口 | 155 mm |
3 | 電機功率 | 5.5 kW |
4 | 電源電壓 | AC380V/50Hz |
5 | 扣壓力 | 225 t |
6 | 收擴范圍 | +60 mm |
7 | 操作模式 | 手動、自動和腳踏開關 |
8 | 額定壓力 | 28 MPa |
9 | 油泵排量 | 23 L/min |
10 | 整機重量 | 1400 kg |
11 | 外形尺寸 | L1030×850×1630（mm） |
三、 工作原理
油泵在電機驅動下，輸出液壓油,推動液壓缸里的活塞做上下往復運動，從而使與活塞連接的下方板實現上下往復運動，從而使上下兩塊方板凹槽中的壓塊推動模座，使模座能產生徑向收縮，最終實現模塊對膠管的彎頭扣壓。當收縮量達到用戶所設定的扣壓值時，扣壓自動停止，換向閥自動換向，液壓油進入油缸，帶動下方板向下運動，使模具孔張大，就可以取下扣壓好的膠管總成。
四、設備結構簡圖

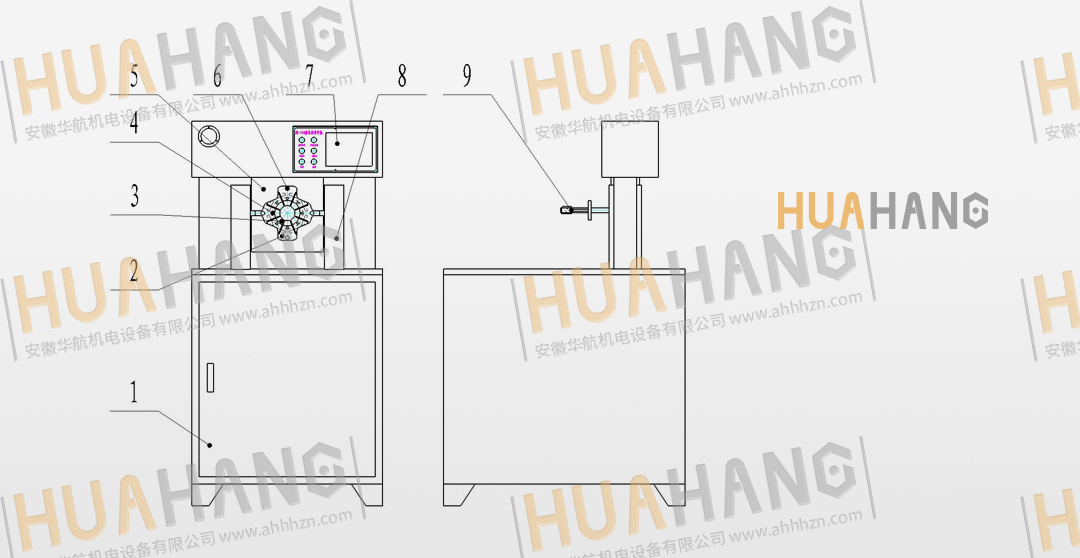

圖1 HDJG-500型數控彎頭機結構簡圖
1.機箱 2.模座 3.模具 4.拉桿 5.導向擋板

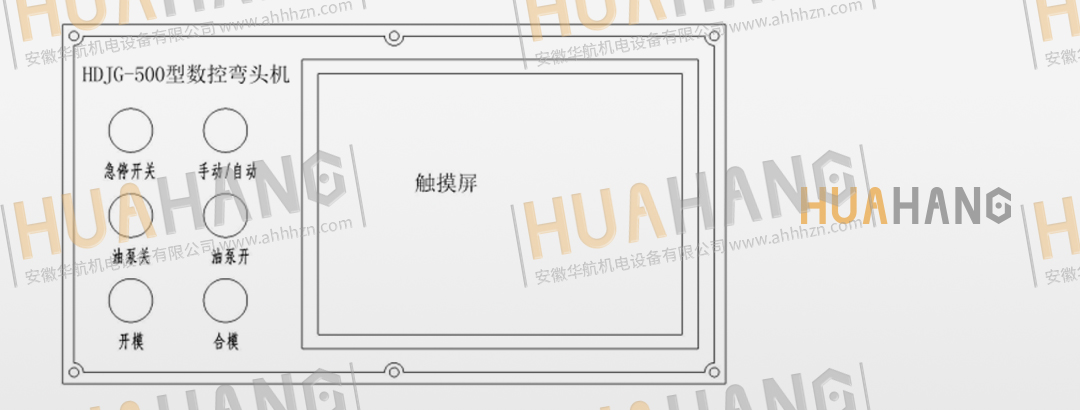

6.注油孔 7.觸屏控制盒 8.導向板 9.定位
五、 注意事項
1. 扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2. 每次在工作完畢后，須使八塊模座的內孔處于張大狀態，這樣在不工作時可使彈簧處于松弛狀態，可大大延長彈簧的使用壽命。每班停機之前，將開模位置尺寸設定為50-60范圍之內的數值，然后按開模按鈕，使模具張開至開模位置設定的尺寸再停機即可。
3. 防止工具和其他異物進入鎖頭。
4. 工作時不要把手伸進模具內，以確保人身安全。維修時必需切斷電源。
5. 需確保電機旋向為順時針方向，否則設備不動作。
6. 開模位置尺寸設定值最大不能超過60。
六、電器原理圖

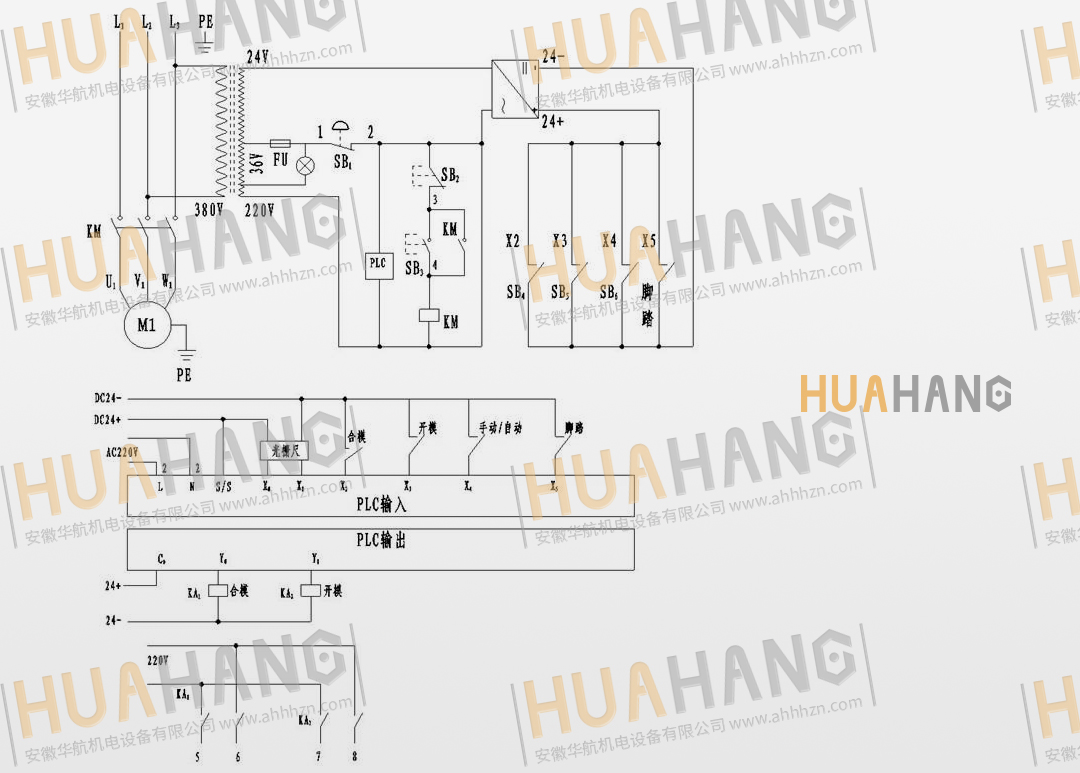

圖5 電器原理圖
模具規格：
Φ14×80 Φ16×80 Φ19×80 |
Φ23×90 Φ27×90 Φ32×90 |
Φ38×90 Φ44×90 Φ50×90 |
Φ56×90 Φ62×90 Φ68×90 |
Φ74×90 |
注：如果您需要其他規格的模具，可以定做（需要交相應的模具費）
